您的位置： 首頁 > 產品展示 > 焊接閥門
  • 高溫高壓焊接式手動閘閥

高溫高壓焊接式手動閘閥

  • 所屬類別：焊接閥門
  • 產品名稱：高溫高壓焊接式手動閘閥
  • 產品標簽：高溫高壓焊接式手動閘閥
  • 更新時間：2022-12-07 15:05:17
  • 訪問統計：

    • 產品概述

    制造驗收技術標準

    1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-2002的規定。
    2、結構長度按E101的規定或按用戶提供尺寸。
    3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供尺寸。

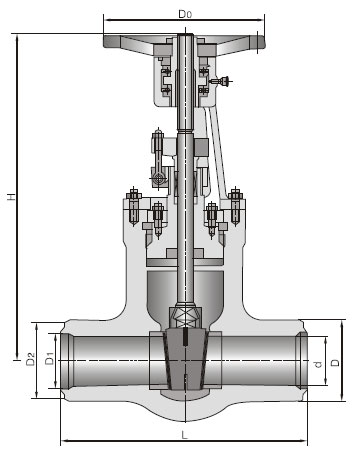

    樣圖：




    說明：

    1、本焊接閘閥中部連接方式有法蘭連接與自密封式兩種。
    2、閥體長度及焊接口尺寸倒角破度可根據用戶要求生產。

    尺寸表：

    型號 公稱通徑 主要尺寸
    L D D1 D2 H D0

    Z61Y-250

    Z61Y-320

    Z60Y-250

    Z60Y-320

    Z60Y-P54 140V

    Z60Y-P54 170V

    Z61Y-P54 140V

    Z61Y-P57 170V

    		 50 280 82 50 78 586 300
    65 350 105 68 93 650 320
    80 470 120 83 110 680 400
    100 550 150 108 145 755 450
    125 600 195 129 172 830 500
    150 700 225 166 183 1050 550
    175 750 255 166 183 1050 600
    200 800 285 208 243 1050 650
    225 850 300 208 243 1100 700
