產品概述

H61Y-250-DN175氣動高加聯成閥 高加出口閥，液控四通高加聯成保護閥（進口閥）
該閥為液控四通閥，給水由側面進口引入，向下出口進高壓加熱器，閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面，高加正常運行時，靠作用于閥瓣截面的壓差使閥門自動開啟，閥瓣上移，與上密封接觸，旁路切斷。當高壓加熱器發生事故管系破裂而使水位超過允許水位時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入液壓缸上部，推動活塞

高加進出口四通閥(H61Y、高加出口止回閥)概述：

　　高加出口四通閥（高加出口止回閥）

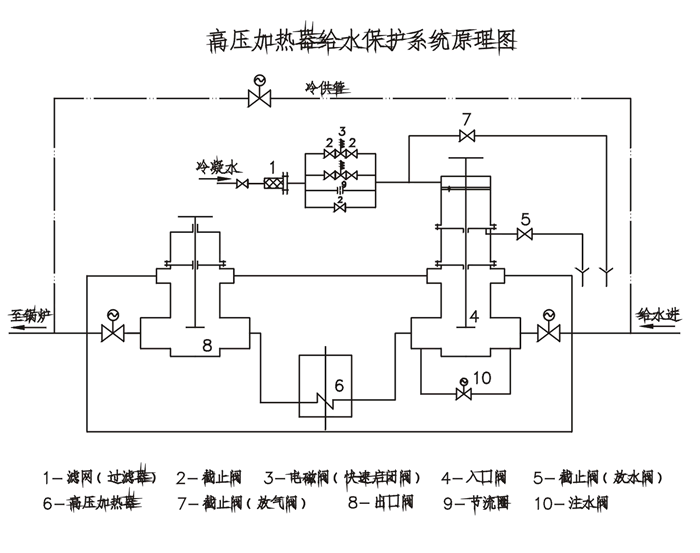

　　高加進出口四通閥主要零件材料閥體：碳鋼，閥蓋：碳鋼閥桿：鉻鉬鋼，密封圈：增強柔性石墨閥瓣：硬質合金，閥座：硬質合金填料：柔性石墨，支架：碳鋼高加進出口四通閥主要型號規格：型號：H61Y;H62Y公稱壓力：PN 20.0，25.0，30.0mpa公稱通徑：DN 175，225，275，300mm高加出口止回閥止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質.高加進出口四通閥結構特點：1.閥門中腔采用壓力自緊密結構，密封性好；2. 閥門上部設計了手輪關緊結構，高加解列、檢修時，旋下手輪頂緊閥瓣，可防止給水泄漏進入高加及導致密封面損壞，防止誤操作而使給水進入高加，并在閥門因意外卡阻時也能夠順利關閉閥門； 3. 進口閥采用了外置活塞室結構，控制介質為凝結水，控制系統因在低溫度、低壓力、低壓差下工作而具有較高的可靠性； 高加給水加熱器用進口閥（入口閥）、出口閥（出口止回閥）系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處，作為高加的保護閥門。高加運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。
