您的位置： 首頁 > 產品展示 > 鍛鋼閥
  • 美標高溫高壓鍛鋼合金閘閥 SDFZ560Y

美標高溫高壓鍛鋼合金閘閥 SDFZ560Y

  • 所屬類別：鍛鋼閥
  • 產品名稱：美標高溫高壓鍛鋼合金閘閥 SDFZ560Y
  • 產品標簽：美標高溫高壓鍛鋼合金閘閥 SDFZ560Y
  • 更新時間：2022-12-07 15:47:32
  • 訪問統計：

    • 產品概述

    制造驗收技術標準


    1、制造與驗收技術條件按日本火力發電用閥標準E101的規定。
    2、閥門結構長度按E101的規定。
    3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

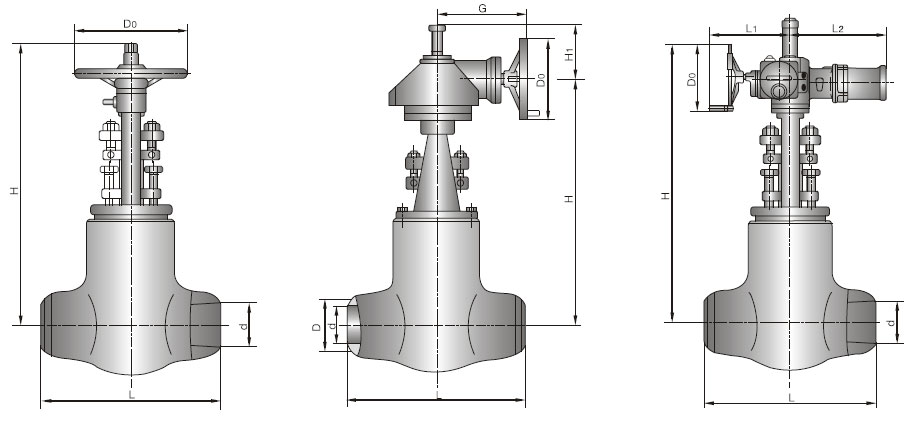

    樣圖：




    主要尺寸：

    Z561(0) Y-1500Lb

    公稱通徑 主要外形尺寸和連接尺寸/mm
    d L H D0
    2 1/2 56 254 671 200
    3 64 305 692 200
    4 84 406 790 230
    5 100 483 875 260
    6 126 559 1055 360
    8 158 711 1148 410

    Z561(0) Y-2000Lb



    公稱通徑 主要外形尺寸和連接尺寸/mm
    d L H D0
    2 1/2 50 330 640 200
    3 60 368 690 230
    4 80 457 806 260
    5 96 533 984 360
    6 118 610 1090 410

    Z561(0) Y-2500Lb



    公稱通徑 主要外形尺寸和連接尺寸/mm
    d L H D0
    2 1/2 46 330 639 200
    3 54 368 680 230
    4 70 457 805 260
    5 86 533 965 360
    6 104 610 1070 410


    Z561(0) Y-3500Lb

    公稱通徑 主要外形尺寸和連接尺寸/mm
    d L H D0
    3 44 440 745 260
    4 56 540 860 300

    公稱通徑 NPS(in) 主要外形尺寸和連接尺寸
    d L H Do Li Lz
    Z561(0) Y-1500Lb
    2 1/2 56 254 520 200 140 243
    3 64 305 523 200 140 243
    4 84 406 599 508 198 281
    599 305 400 555
    5 100 483 678 508 198 281
    678 305 400 555
    6 126 559 793 305 410 565
    793 305 420 654
    8 158 711 813 305 410 565
    813 305 420 654
    10 200 864 988 457 440 688
    988 305 420 654
    12 250 991 1141 305 420 654
    1156 457 440 688
    14 280 1067 1249 610 690
    16 318 1194 1351 610 690
    18 360 1346 1535 610 690
    1540 610 715
    20 406 1473 1726 610 690
    1731 610 715
    22 450 1600 1921 610 690
    1926 610 715
    Z561(0) Y-2000Lb
    2 1/2 50 33 540 200 140 243
    3 60 368 558 508 198 332
    4 80 457 654 305 400 555
    5 96 533 780 305 400 565
    780 305 410 565
    6 118 610 830 305 410 565
    8 148 762 960 305 420 654
    960 305 420 654
    10 180 914 1020 305 420 654
    1024 457 440 688
    12 222 1041 1150 457 440 688
    1166 610 690
    14 254 1118 1230 457 440 688
    1240 610 690
    16 194 1245 1330 610 690
    1350 610 715

    公稱通徑 NPS(in) 主要外形尺寸和連接尺寸
    d L H Do Li Lz
    Z561(0) Y-2500Lb
    2 1/2 46 330 533 508 198 332
    533 200 140 243
    3 54 368 549 508 198 332
    549 200 140 243
    4 70 457 653 508 198 332
    644 305 410 565
    5 86 533 760 305 400 555
    774 305 400 565
    6 104 610 850 305 400 555
    861 305 410 565
    8 130 762 847 305 410 565
    860 305 420 654
    10 162 914 1021 305 420 654
    1050 610 690
    12 210 1041 1125 457 440 688
    1149 610 690
    14 234 1118 1221 610 690
    16 264 1245 1390 610 690
    1395 610 715
    Z561(0) Y-3500Lb
    3 44 440 620 508 198 332
    623 305 400 555
    4 56 540 721 305 400 555
    730 305 410 565
    5 74 616 796 305 410 565
    796 305 420 654
    6 88 692 857 305 410 565
    857 305 420 654
    8 116 846 1041 305 420 654
    1051 457 440 688
    10 142 1000 1197 457 440 688
    1207 610 690
    12 174 1124 1338 610 690
    14 196 1219 1455 610 715
    1440 610 690
    18 252 1499 1915 610 715

    適用規范：


    殼體材料 使用溫度/℃ 適用介質
    ASTM A216 WCB ≤425 蒸汽、水
    ASTM A217 WC1 ≤470
    ASTM A217 WC6 ≤593
    ASTM A217 WC9 ≤593

    主要零件材料：

    零件名稱 材料牌號
    閥體 WCB WC1 WC6 WC9
    閘板 WCB WC1 WC6 WC9
    閥蓋 25 15CrMoVA 12CrMoVA 12CrMoVA
    WCB WC1 WC6 WC9
    閥桿 2Cr13 2Cr13 25Cr2MoV 25Cr2MoV

    填料 增強柔性石墨
    支架 WCB WCB WCB WCB
    WC1 WC6 WC9
    密封環 S軟鋼、增強柔性石墨 S軟鋼、增強柔性石墨 S軟鋼、增強柔性石墨
    閥桿螺母 ZQAL9-4
